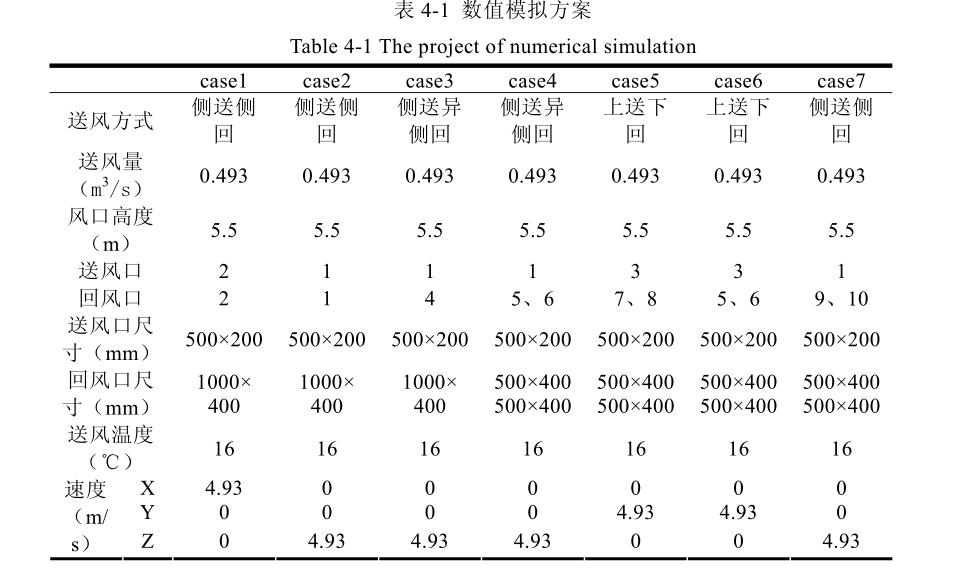

影響氣流分布的因素主要有風口位置、形式、高度，和送風速度。這一節主要就以上述不同的情況進行模擬，以得到氣流組織方案。以第3章所選車間為例，進行不同工況下的數值模擬。各種方案的模型見圖4-1，數值模擬方案見表4-1。

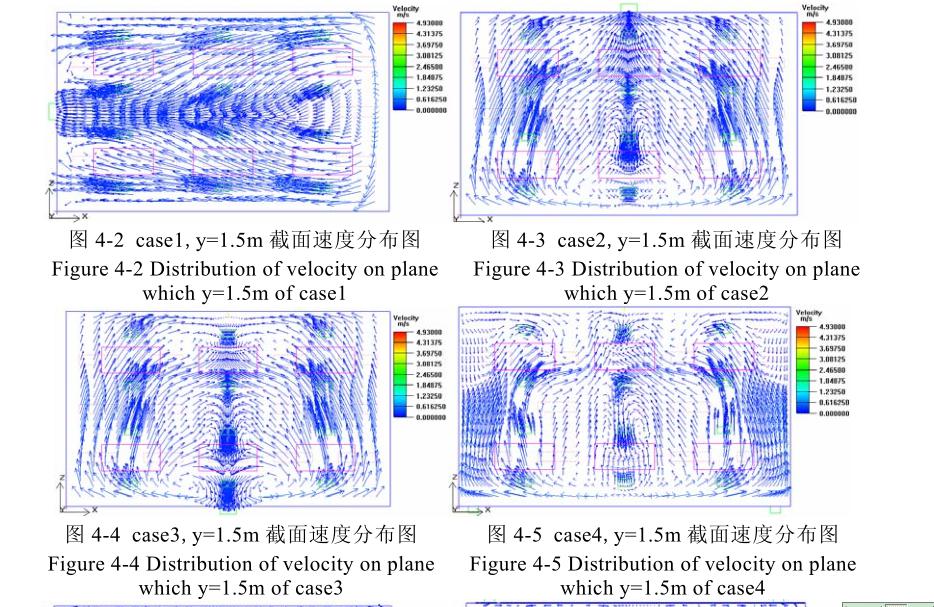

本節主要討論送、回風的布置對車間溫、濕度場的影響，因?yàn)楣ぷ髅鎸銣睾銤竦囊筝^為嚴格，所以在比較氣流組織時，以工作面的模擬結果為依據。圖4-2至4-8分別為以上方案的速度分布圖；圖4-9至4-15分別為以上方案的溫、濕分布圖。

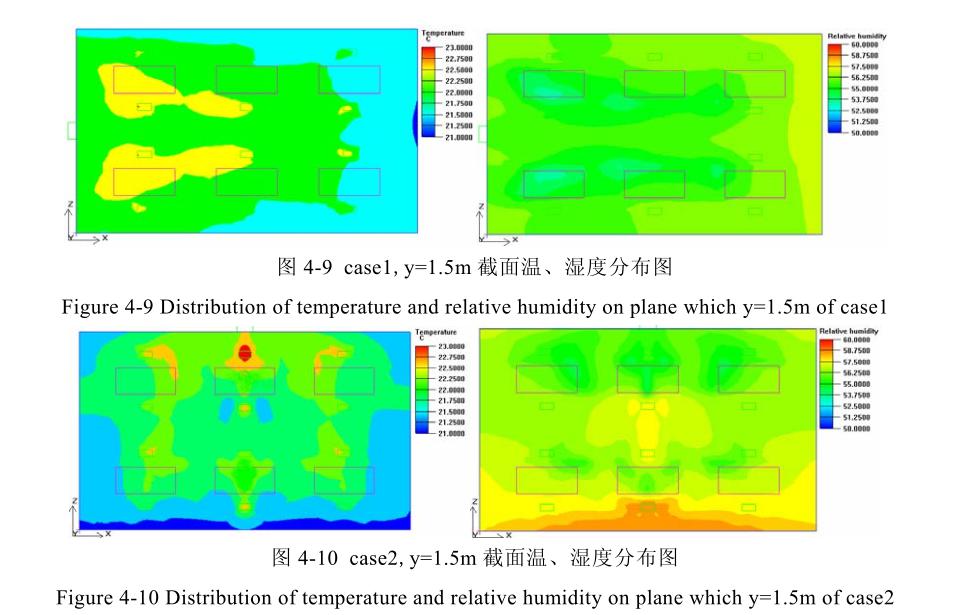

由圖4-2可以看出，氣流分布為很好的單向流，工作區處于回風區，工作人員也不會有吹風感。送入的空氣充分與車間內的空氣進行熱濕交換。從圖4-9可以看出，左側的溫度較右側的明顯高，左邊的溫度高于22.5℃，右邊的溫度低于21.5℃，溫差大于1℃。這是因?yàn)闅饬鲝挠蚁蜃筮\(yùn)動，先與右側的空氣進行熱濕交換，再與左側的空氣進行熱濕交換。從相對濕度場來看，相對濕度基本上在55％左右。






由圖4-3可以看出，氣流分布為單向流，只是車間中間很小的區域存在渦流。工作區處于回風區，同時，工作區的風速小于0.6m/s，工作人員也不會有吹風感。送入的空氣充分與車間內的空氣進行熱濕交換。從圖4-10可以看出，溫、濕度場具有對稱性。溫、濕分布也很均勻，工作區的溫度在22℃左右。相對濕度基本上在55％左右。







由圖4-4可以看出，氣流分布基本上為單向流，車間中間渦流區域比case2的大，同時也可以看出，一部分氣流沒有參與熱濕交換就直接由回風口排出。工作區處于回風區，且風速小于0.6m/s，工作人員也不會有吹風感。從圖4-11可以看出，溫、濕度場左右也具有對稱性。但是，中間兩臺機床與左右兩邊的溫差大于1.0℃，部分工作區溫度超過23℃，已經不滿足工藝要求。

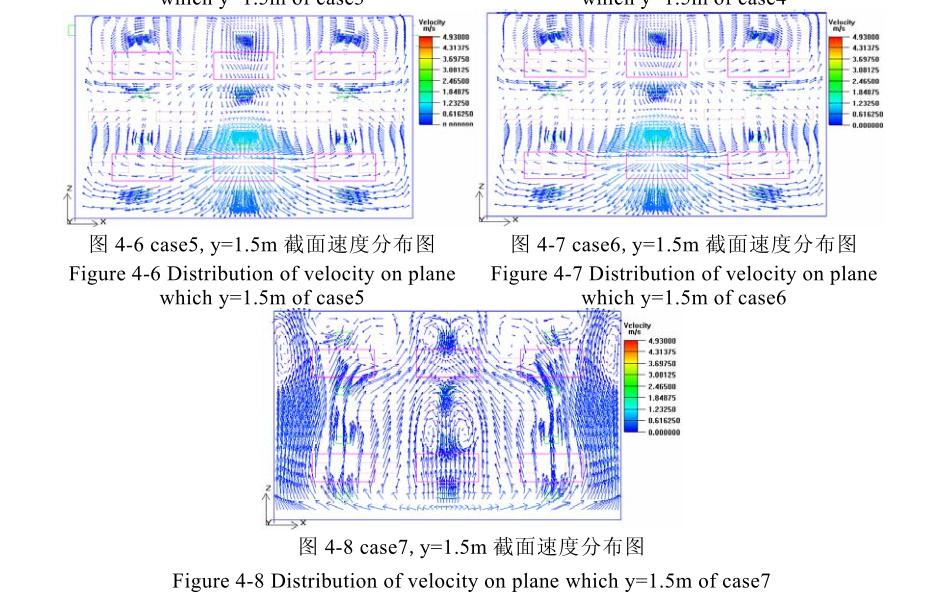

另一方面，上下的差異很大。溫度分布非常不均勻，從濕度場來看，濕度分布比較均勻，工作區的相對濕度基本上在55％左右。由圖4-5可以看出，氣流分布基本上為單向流，在上半部分中間區域存在渦流，雖然沒有看出，一部分氣流沒有參與熱濕交換就直接由回風口排出，但事實上也存在“短流”現象，因?yàn)閺臏囟葓鰜砜?，工作區的溫度嚴重偏離設定基準值22℃。工作區處于回風區，且風速小于0.6m/s，工作人員也不會有吹風感。從圖4-12可以看出，工作區的溫度嚴重偏離設定基準值22℃，部分點溫度超過23℃，已經不滿足工藝要求。從濕度場來看，濕度分布比較均勻，工作區的相對濕度基本上在55％左右。雖然左右有些微的不對稱，這是計算誤差的原因。case5和case6的速度場、溫度場以及濕度場基本相同。

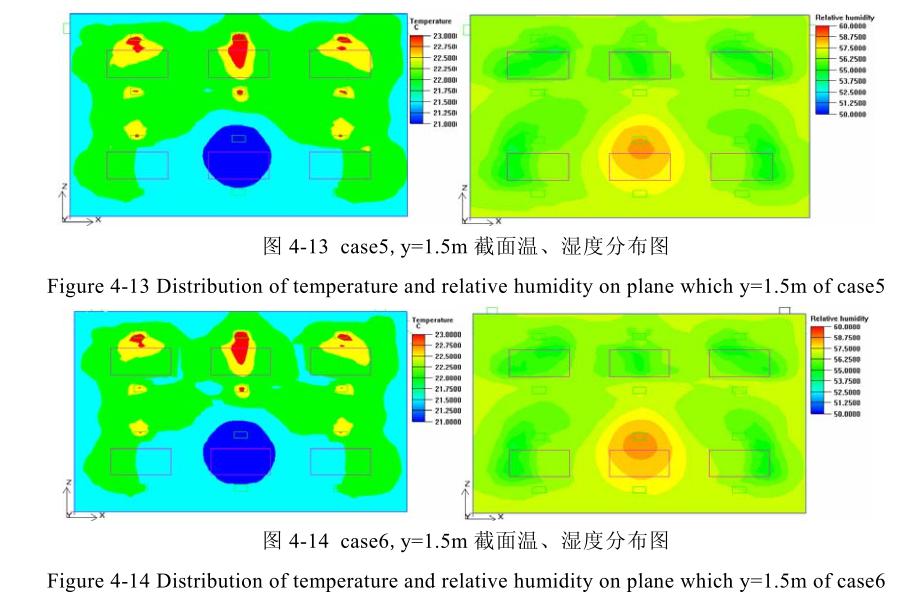

由圖4-13和圖4-14可以看出，溫、濕度分布極其不均勻，溫差達到了4℃，無論是溫度還是濕度都不滿足工藝要求。由圖4-7和圖4-8可以看出，氣流混合情況不好，下半部分氣流速度大，上半部分基本上沒有流動。另外，氣流分布不是單向流，工作區也不在回流區。而且，送風口下的風速已達到1.5m/s，工作人員已有明顯的吹感。也曾嘗試將送風速度降低來改善這種情況。但是當送風速度為2.1m/s時，也不能得到明顯的改善。這種通風方式是行不通的。case7的情況和case2相類似。由圖4-8可以看出，氣流分布為單向流，上面三臺機床之間存在兩個大的渦流區。同時也可以看出，一部分氣流沒有參與熱濕交換就直接由兩個回風口排出。這必然會導致溫度分布不均勻。工作區處于回風區，風速小于0.6m/s，工作人員不會有吹風感。

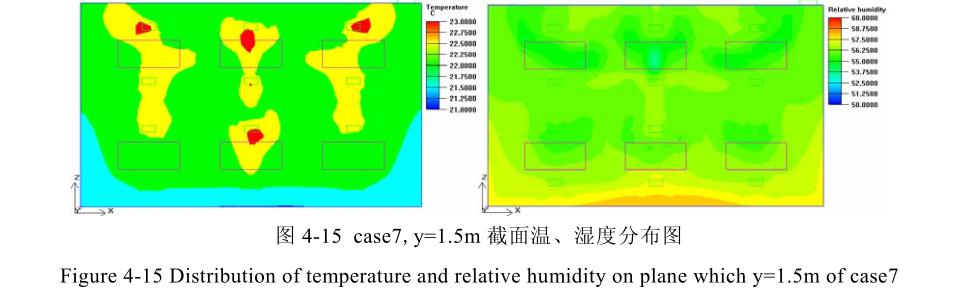

從圖4-15可以看出，溫、濕度場具有對稱性。部分工作區域溫度高于22.5℃，工作區的溫度不均勻。但是相對濕度分布比較均勻，基本上在55％左右。從以上的模擬結果可以看出，上送下回的通風方式基本上不可行，除非采用孔板送風。至于上送上回氣流組織方式，一部分氣流水平射入后，受到出口的卷吸作用而直接流出房間，“短流”現象很嚴重，使送入的氣流部分流失而造成能源損失。所以，不被恒溫恒濕空調系統所接受，本節也沒有模擬這種通風方式。對于側送側回方式，由模擬結果可以看出。第二種氣流組織方式的通風效果，最終選擇第二種氣流組織方式。以后的分析與模擬都采用這種方式。http://www.2sdd.com
